NVIDIA 的 A800 GPU 作為一款強大的計算加速卡，有 PCIe 單卡和 NVLink 8 卡模組兩種配置形式。那么這兩種配置有什么區別呢？又要如何選擇呢？下面先來了解A800 GPU PCIe單卡與NVLink 8卡模組的規格性能吧！

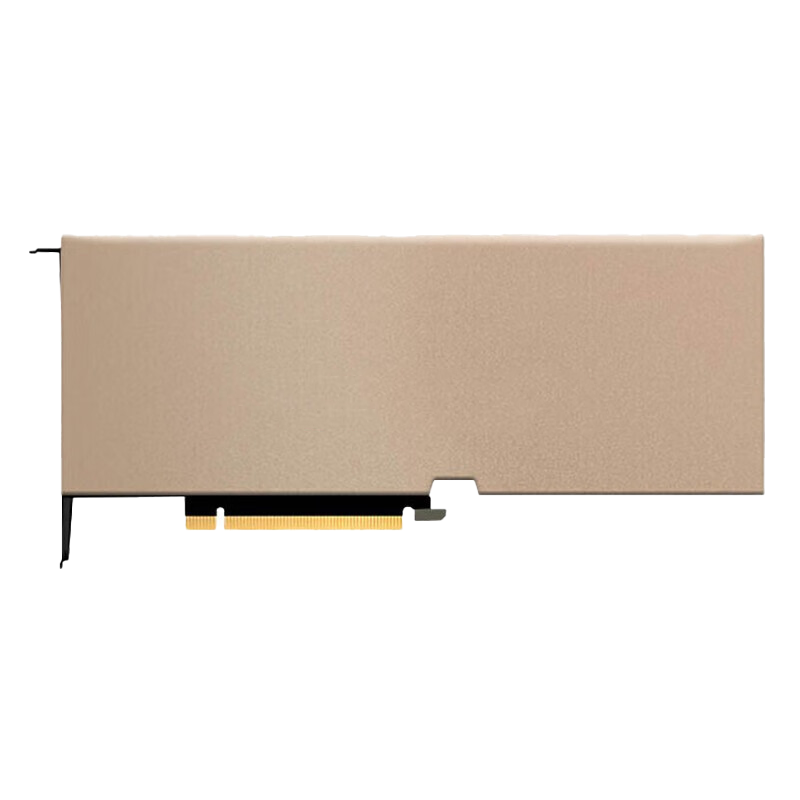

一、A800 PCIe單卡規格與性能
接口類型：采用PCIe Gen4 x16接口。
顯存類型及容量：
40GB HBM2e顯存，帶寬為1.5 TB/s。
80GB HBM2e顯存，帶寬為2TB/s。
基礎頻率：765 MHz，可提升至1410 MHz。
最大分辨率：7680×4320。
CUDA核心數量：6912個。
Tensor核心數量：432個。
雙精度浮點運算性能：9.7 TFLOPS。
單精度浮點運算性能：19.5 TFLOPS。
峰值Tensor運算性能：623.8 TFLOPS。
多實例GPU（MIG）支持：最多7個實例，每個實例5GB。
功耗：最高可達到400W。
二、A800 NVLink 8卡模組規格與性能
接口類型：使用NVLink技術連接的8張A800 GPU。
帶寬：每個GPU模塊的帶寬為400GB/s，整個8卡模組的總帶寬可達3200GB/s。
顯存類型及容量：未明確提及具體配置，但通常每張GPU仍會配備相應的高帶寬顯存以滿足高性能計算需求。
核心頻率：與單卡相同，基礎頻率為765 MHz，可提升至1410 MHz。
CUDA核心數量：與單卡相同，6912個。
Tensor核心數量：與單卡相同，432個。
雙精度浮點運算性能：與單卡相同，9.7 TFLOPS。
單精度浮點運算性能：與單卡相同，19.5 TFLOPS。
峰值Tensor運算性能：與單卡相同，623.8 TFLOPS。
多實例GPU（MIG）支持：與單卡相同，最多7個實例，每個實例5GB。
三、A800 GPU PCIe單卡與NVLink 8卡模組區別
1、接口類型與帶寬
PCIe單卡：使用的是傳統的PCIe接口，適用于小型數據中心或?qū)嶒炇噎h(huán)境。
NVLink 8模塊：通過NVLink連接多個GPU，提供更高的帶寬和更強大的擴展能力。每張A800卡的帶寬為400GB/s，而8張卡組合在一起可以達到320GB/s的總帶寬。
2、性能
PCIe單卡：適合深度學習的小模型訓練和實驗室的教學場景，其性能相對較低。
NVLink 8模塊：由于其高帶寬和多GPU互聯，能夠顯著提升大規模計算任務的性能，特別是在科學計算和深度學習領域表現出色。
3、擴展性
PCIe單卡：擴展性有限，通常只適用于單一GPU的應用場景。
NVLink 8模塊：具有極強的擴展性，可以通過連接多張A800卡來滿足更大規模的計算需求，非常適合需要高性能并行處理的大數據集和復雜模型訓練。
4、兼容性
PCIe單卡：與大多數現代服務器主板兼容，安裝和配置相對簡單。
NVLink 8模塊：需要特定的服務器主板支持，并且需要額外的硬件如NVLink橋接器來實現多卡互聯。
5、成本
PCIe單卡：單卡的成本較低，適合預算有限的用戶或小規模應用。
NVLink 8模塊：由于其高帶寬和高性能特性，成本較高，但長期來看可能因更高的效率和性能而更具經濟效益。
6、適用場景
PCIe單卡適用于小規模的模型訓練、實驗室教學以及一些對帶寬要求不高的應用場景。
NVLink 8卡模組則更適合大規模的深度學習任務、高性能計算集群（HPC）以及需要極高并行處理能力的工業應用。
三、A800 GPU PCIe 單卡與 NVLink 8 卡模組如何選擇？
考慮到技術的不斷發展和應用需求的變化，如果您預計未來的計算任務會不斷增加和擴展，需要更高的性能和可擴展性，那么從長遠來看，NVLink 8 卡模組可能更具有前瞻性。
然而，如果您的應用需求在短期內相對穩定，并且未來的發展方向不明確，那么先選擇 PCIe 單卡進行嘗試和探索，待需求明確后再進行升級和擴展也是一種可行的策略。
選擇 A800 GPU PCIe 單卡還是 NVLink 8 卡模組是一個需要深思熟慮的問題。無論是單卡的簡潔高效，還是多卡模組的強大性能，都將助力您在計算領域取得優異成果。
