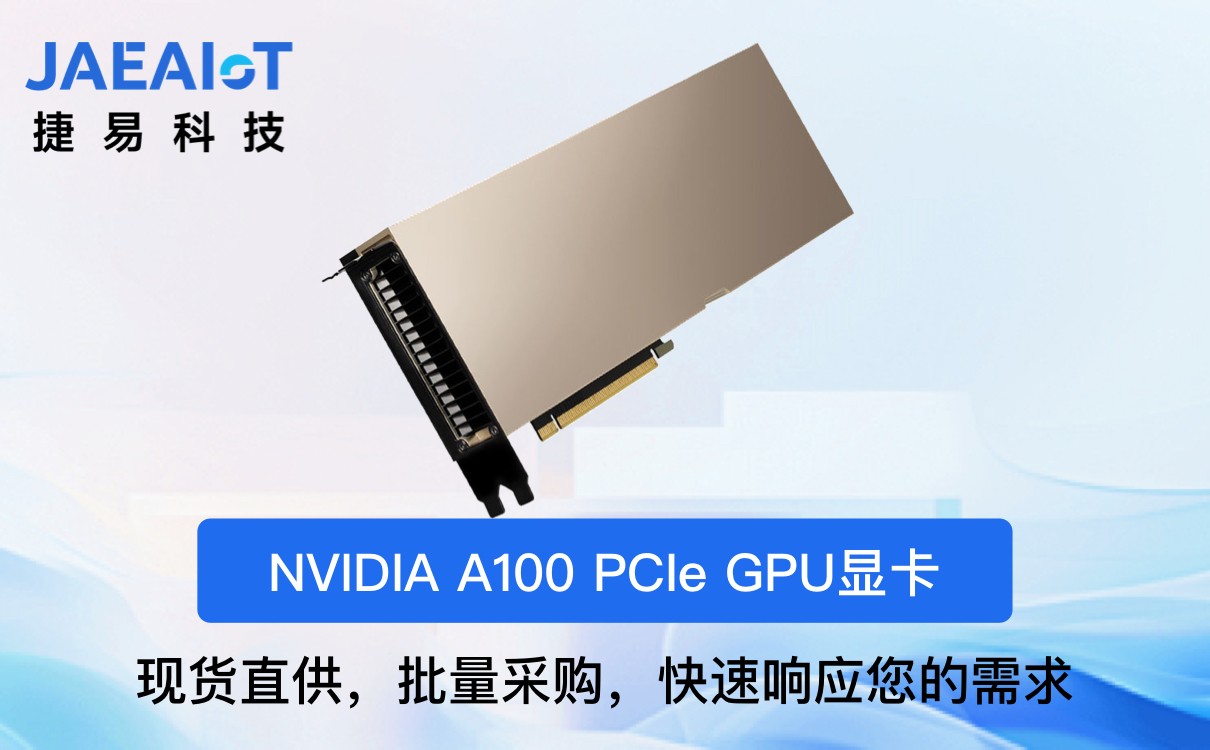

在當代圖形和計算技術的快速發展中，英偉達的A100顯卡不僅在人工智能和高性能計算領域大放異彩，也在圖形技術的新潮流中占據了重要地位。作為一款基于革命性Ampere架構的產品，A100顯卡引領了一系列技術創新，重塑了專業圖形處理的未來。本文將詳細介紹A100的技術亮點及其在圖形技術中的應用前景。
核心技術特性
Ampere架構：A100基于NVIDIA的最新Ampere架構，提供了更高的能效比和加速計算能力。這一架構特別強調改進的數據傳輸速度和處理能力，通過高達6912個CUDA核心和最高80GB的HBM2e內存來支持。
高帶寬內存（HBM2e）：A100的內存帶寬高達2TB/s，這為處理大規模圖形任務和復雜數據集提供了必要的速度和效率。對于涉及大量數據傳輸和實時處理的高端圖形應用尤為重要。
第三代Tensor核心：這些核心專門為AI加速而設計，能顯著提高深度學習的性能。雖然A100的核心用途為AI計算，但其對圖形渲染中的AI-driven技術，如智能降噪和AI輔助渲染同樣有巨大貢獻。
多實例GPU（MIG）技術：允許一塊A100顯卡虛擬劃分為多達七個獨立的GPU實例，這一點對于需要同時進行多個圖形項目的設計和渲染工作室極具價值。
圖形技術應用前景
雖然A100顯卡的主要市場定位是高性能計算和AI研究，但其強大的計算能力和高帶寬內存同樣使其在專業級圖形處理領域大有作為。例如，在3D動畫制作、科學可視化和虛擬現實內容創建等領域，A100能夠提供無與倫比的渲染速度和圖形質量，尤其適合處理高分辨率和高復雜度的圖形任務。
此外，A100的技術優勢也使其成為未來圖形技術發展的重要推動力，如實時光線追蹤和AI增強的圖形渲染。在游戲設計和電影制作中，A100可以加速渲染流程，提供更真實的視覺效果，而在工程和醫療可視化中，則可以幫助專業人員更精確地分析復雜的模型和數據。
NVIDIA A100顯卡不僅是高性能計算和AI研究領域的領軍產品，也是推動專業圖形技術創新的重要工具。隨著技術的不斷進步，我們可以期待A100在更多圖形密集型應用中發揮其獨特的性能優勢，引領圖形技術的新潮流。
